Analog Input/Output S7-1200

Sterowniki Siemens S7-1200 są często stosowane w automatyce przemysłowej do sterowania procesami i maszynami .

Rodzaje sygnałów wejściowych:

  • Napięciowe wejścia analogowe: Przyjmują sygnały napięciowe w określonym zakresie, np. 0-10V.
  • Prądowe wejścia analogowe: Przyjmują sygnały prądowe w określonym zakresie, np. 4-20 mA.

Wejścia analogowe mają określone zakresy pomiarowe, np. 0-10V, -10V to +10V, 4-20 mA.

Ja skupie się na przykładzie napięciowym 0-10V

Analog INPUT

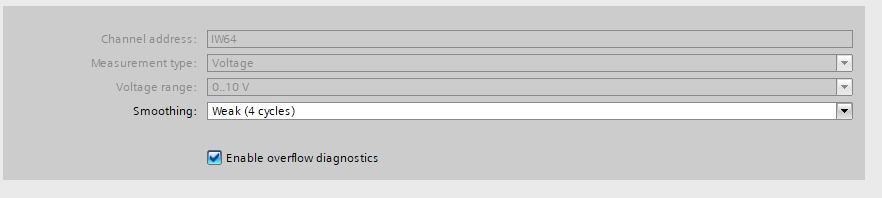

1.Werfikacja Adresów Analogowych
Wejścia napięciowe 0-10V

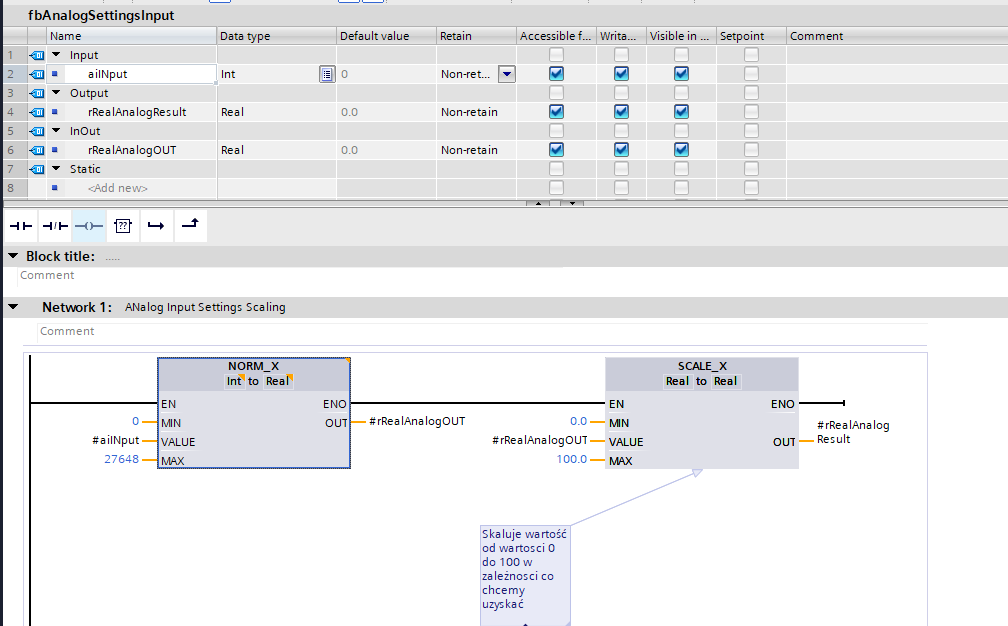

2.Dodanie do Bloku FB bloczku Norm I Scale

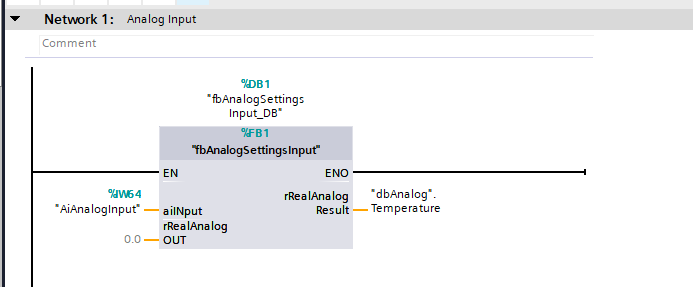

3. Dodanie Bloku Fb do OB1 Main

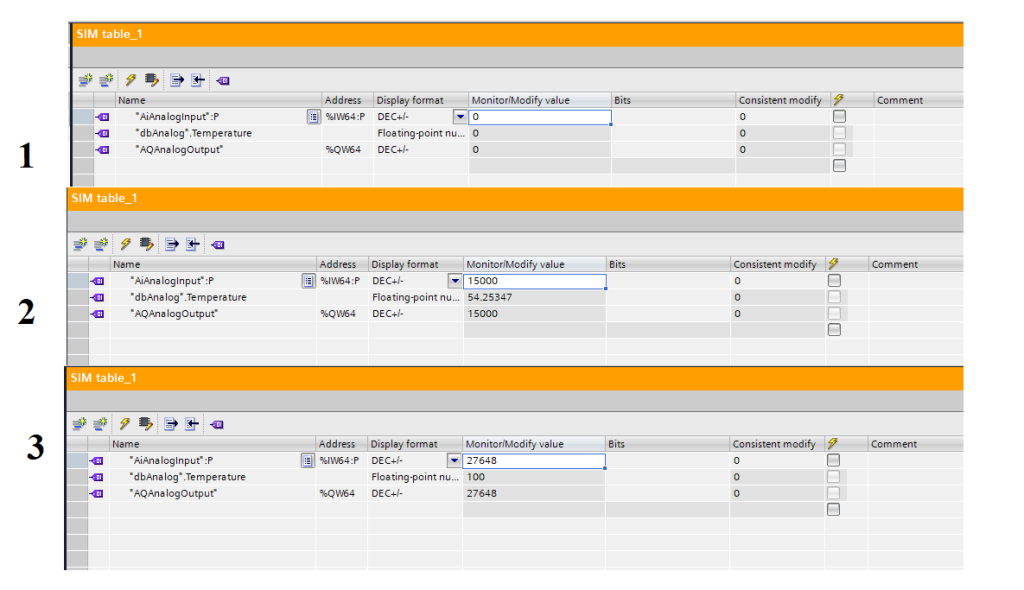

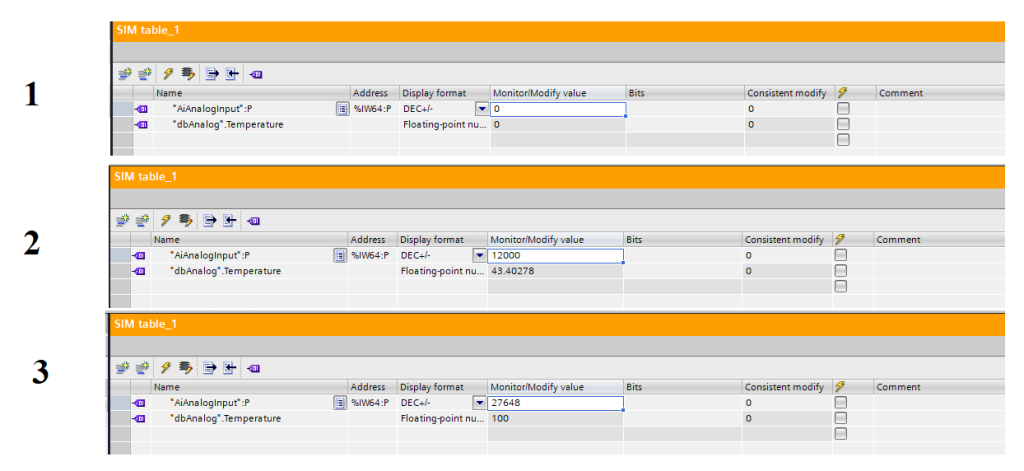

Sprawdzanie wejścia Analogowego w PLC SIM

Analog OUTPUT

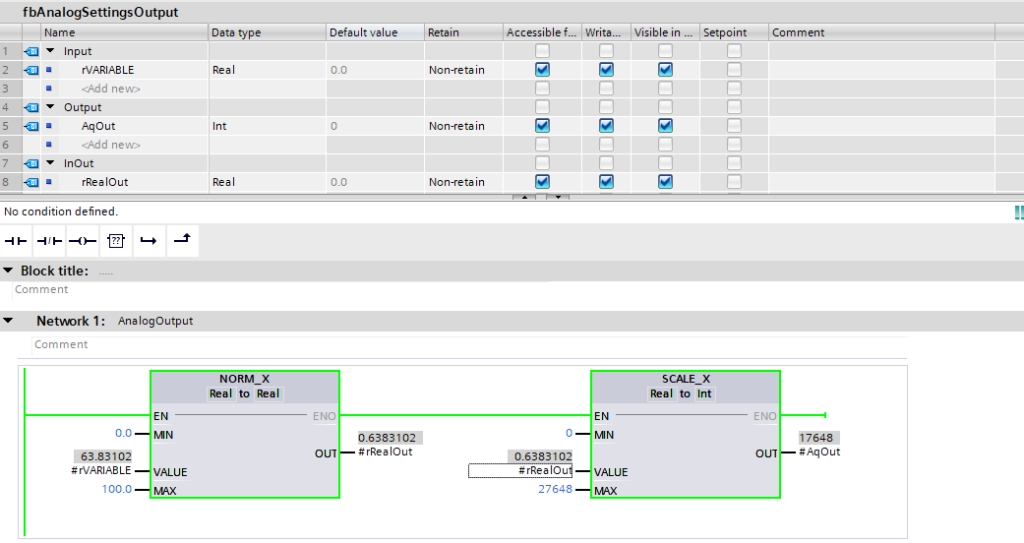

1.Blok Norm I Scale

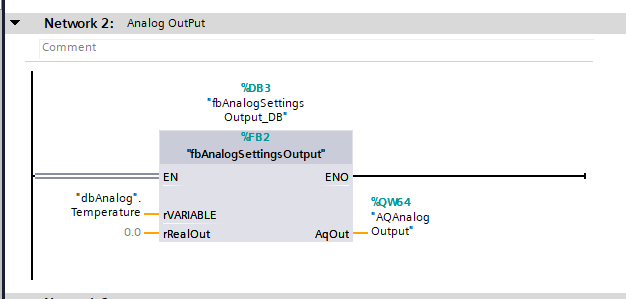

2. Dodanie Bloku Fb do OB1 Main
Jak można zauważyć w PLC sim Wartość zadana wejścia pokrywa się z wyjściem.
