Komunikacja z użyciem komunikacji po profinecie pomiędzy sterownikami PLC S7-1200 Siemens.
Krok 1

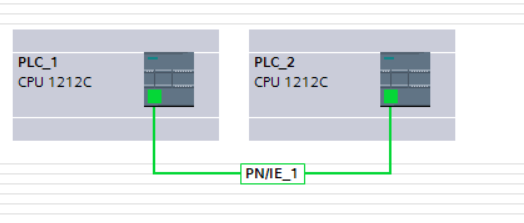

Należy połączyć oba sterowniki połączeniem” S7-connection ” oraz ustawić im inne Adresy w moim przypadku jest to PLC1 192.168.0.10 i PLC2 192.168.0.11.
PLC_1
Krok 2 Dodanie Bloku TSEND w sterowniku PLC_1 oraz Bloku TRCV w sterowniku PLC_1.

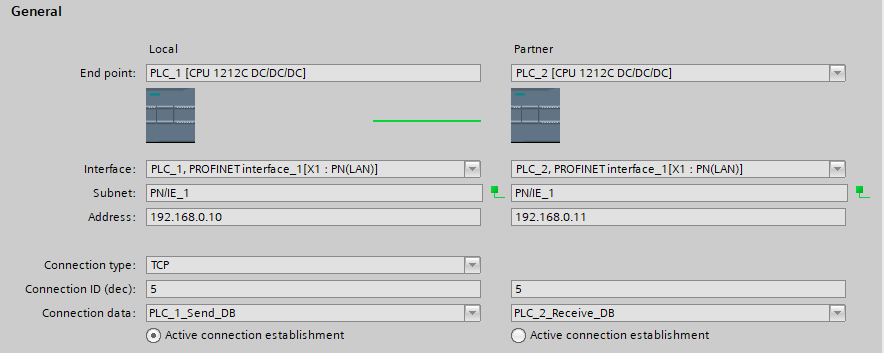

Krok 3 Ustawienie komunikacji między sterownikami PLC_1

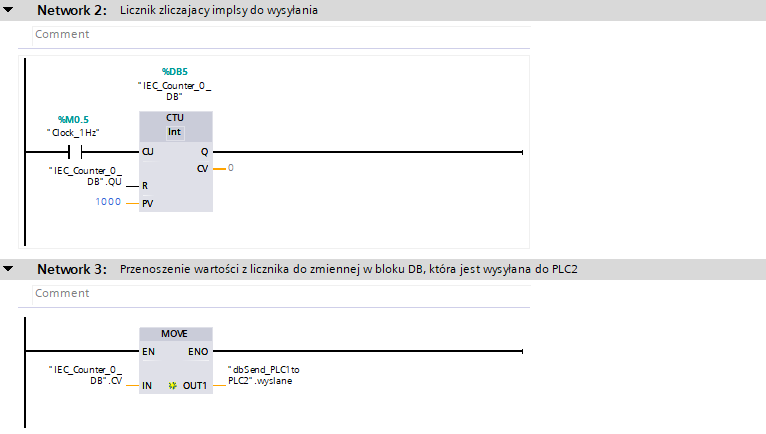

Kod zmieniający wartość w celu testu połączenia.
PLC_2

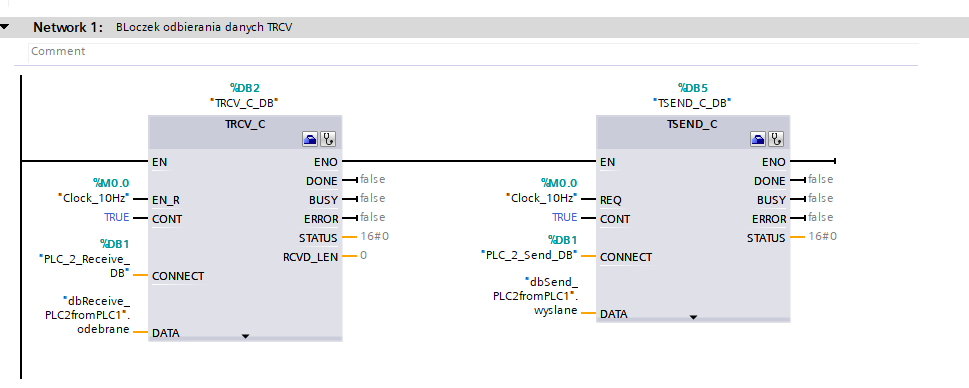

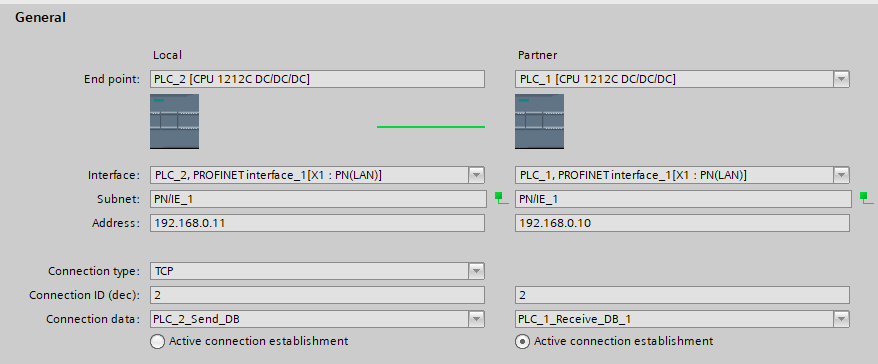

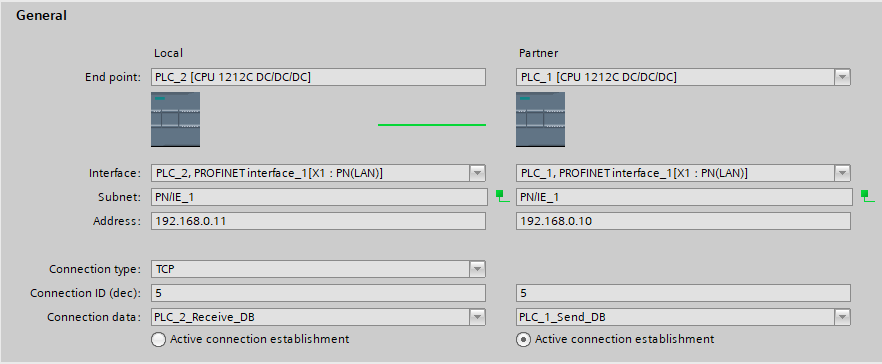

Krok 4 Dodanie Bloku TRCV w sterowniku PLC_2 oraz Bloku TSEND w sterowniku PLC_2

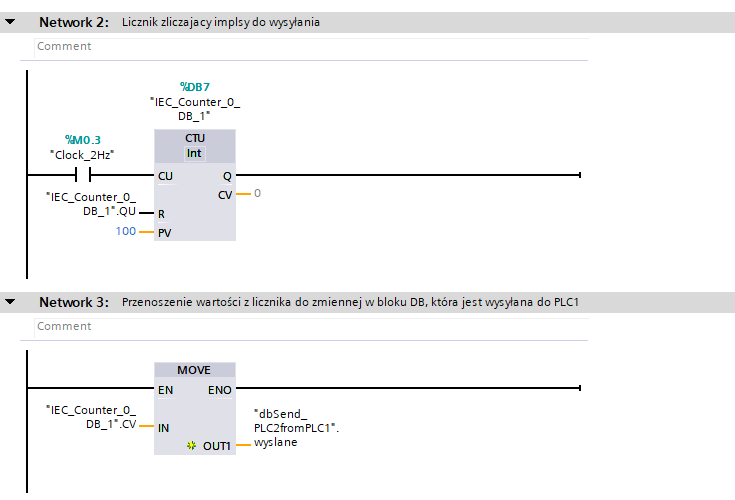

Kod zmieniający wartość w celu testu połączenia.

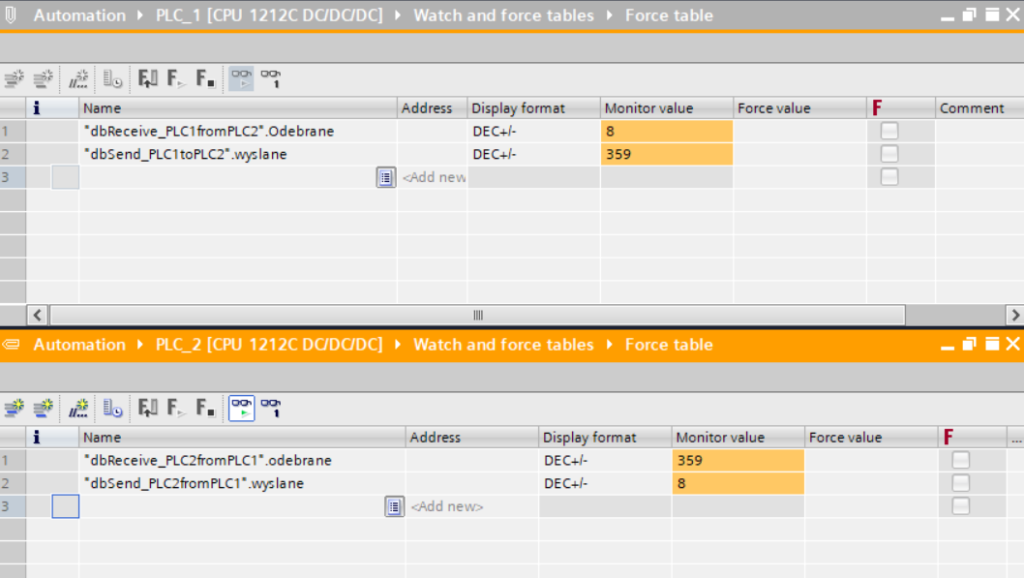

Krok 5 Wgranie programu do sterowników PLC_1 I PLC_2
Uwagi: Jeżeli nie ma komunikacji to spróbować wyłączyć, a później włączyć zasilanie z sterownika.
