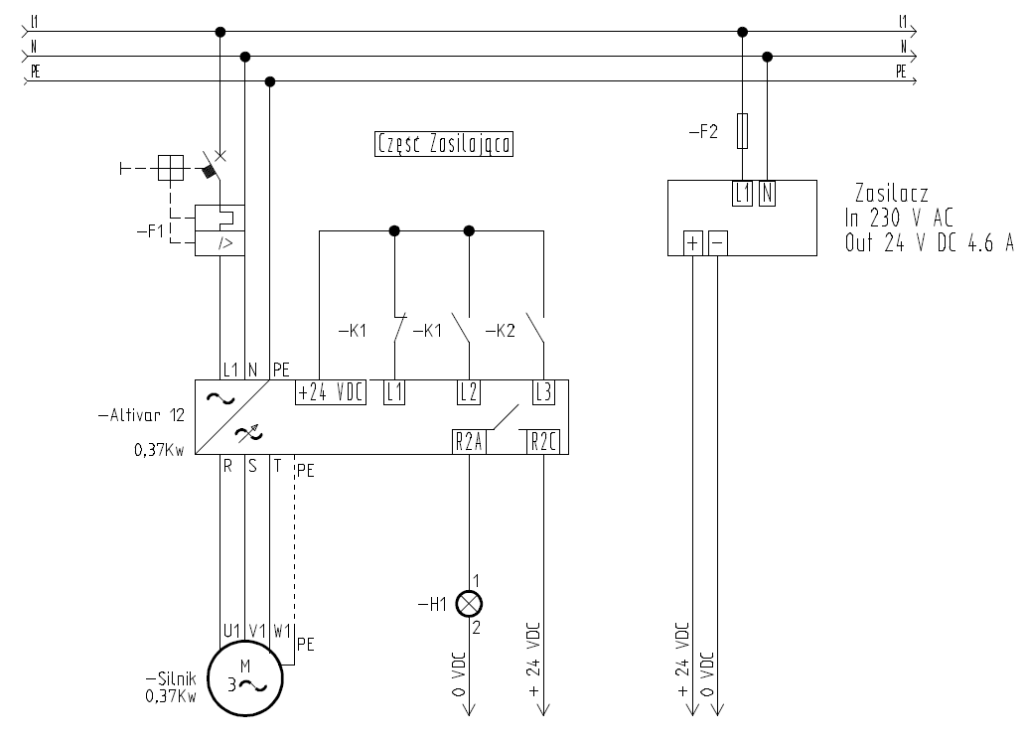

Sterowanie Silnika odbywa się za pomocą Falownika
Wejścia Cyfrowe Falownika:
L1: Kierunek 1 , L2: Kierunek 2, L3: Wysterowanie Falownika na 10 Hz
Przekaźnik R w falowniku wysterowywuje się gdy falownik uzyska wartość zadaną (0Hz/10Hz).Zadziałanie przekaźnika załącza Lampkę H1.

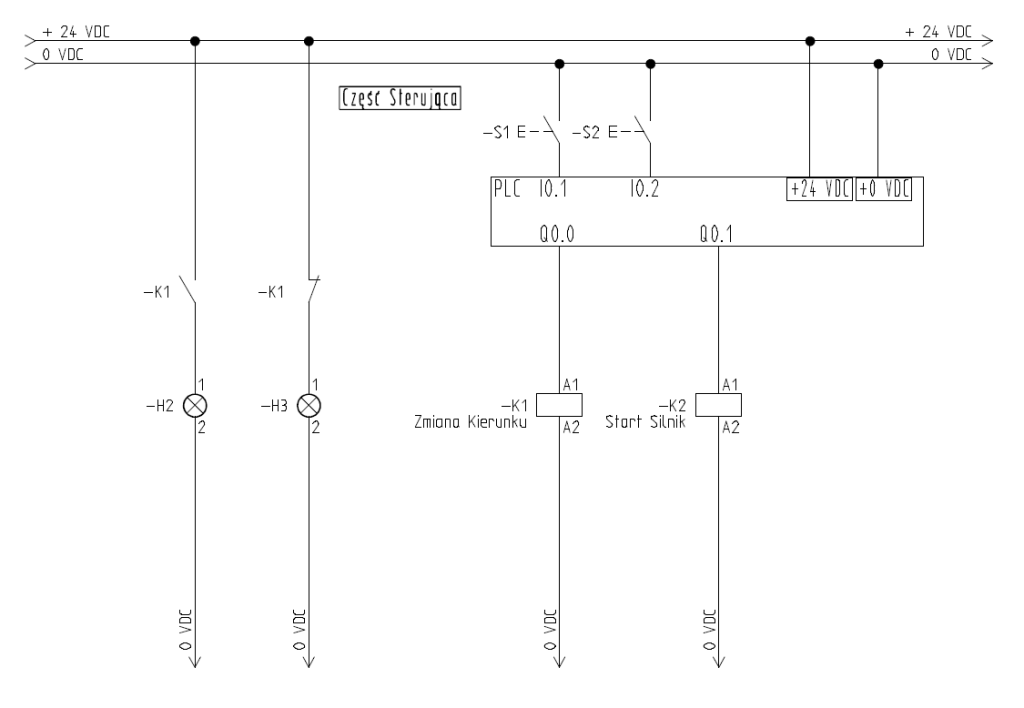

Lampka H2 : Wskazuje kierunek 1, Lampka H3 : Wskazuje kierunek 2
Przycisk S1 : Start
Przycisk S2 : Stop
Przekaźnik K1 : Zmiana Kierunku
Przekaźnik K2 : Start Falownik 10 Hz
Działanie Programu
